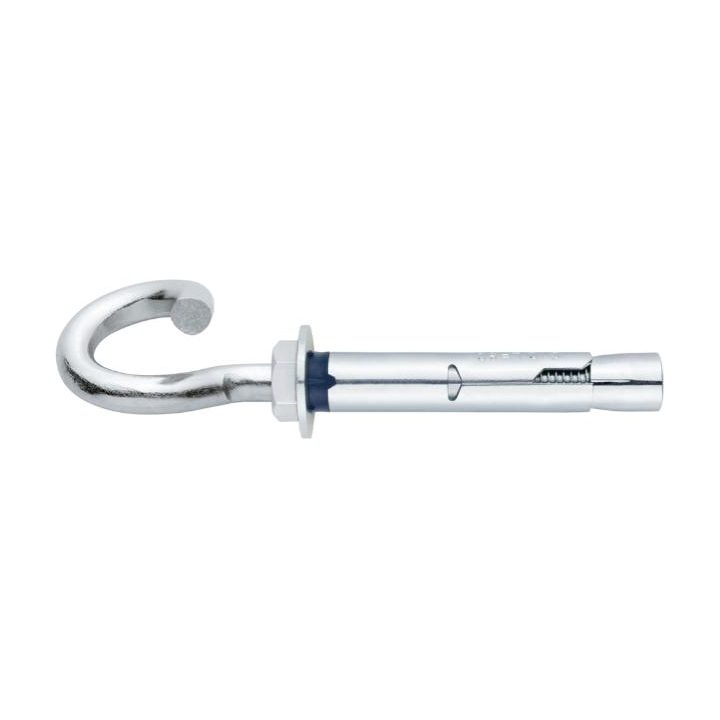

勾型 GE 套管膨胀

抗旋转套筒/管锚栓，适用于中等负载。大勾型螺栓。不锈钢材质。

08/02/2021产品中心锚系列 1251

认证证书CE 证书
建筑材料混凝土、钢筋混凝土、石材、实心砖
应用范围帐篷/跑马灯, 商场标志, 标志/标语牌
产品材质不锈钢 304, 316, 201
牙纹外径M8 ~ M10
安装工具
技术资料

获取报价

提交表单免费获取产品服务资料提交表单，填写联系方式，我们的客服会主动联系您发送资料

产品介绍

产品参数

资料下载

勾型 GE 套管膨胀

套筒锚是一种高强度预组装膨胀锚，设计用于锚固到混凝土、砖石和砖中。套筒锚栓在螺纹双头螺栓上有一个 6 凹坑膨胀套筒，可在所有条件下提供卓越的性能。这些锚具有多种头部样式，适用于各种应用。

主要特点和优势

预装配有螺母和垫圈，可立即安装 – 消除了缺少组件的问题
锚栓尺寸 = 钻头尺寸
可用于实心和空心混凝土和砖石应用
新的 6 凹坑膨胀套筒允许锚固件夹住基材中的缺陷
一体式套筒设计可分散应力在整个接触区域

有多种头型可供选择

锁紧螺母
六角螺栓
六角螺母

沉头十字
杆式
套筒

应用

帐篷/跑马灯
商场标志
标志/标语牌

请与我们联系了解更多详情。

提供的技术数据仅供参考。

产品参数插入表格

古藤保编辑器加入了表格管理的功能，现在制作表格更加轻松了，你可以创建或者复制word中的表格在编辑器中进行调整，编辑器对于表格的编辑现在非常棒!

d s (mm)	L s (mm)	L a (mm)	d 0 (mm)	h 1 (mm)	t fix,max (mm)	T inst (Nm)	SW (mm)
M 6	50	45	8	50	4	10	10
M 6	70	65	8	50	24	10	10
M 6	100	100	8	50	54	10	10
M 8	55	50	10	55	5	25	13
M 8	75	70	10	55	25	25	13
M 8	100	100	10	55	45	25	13
M 8	120	120	10	55	65	25	13
M 10	65	60	12	60	5	40	17
M 10	80	80	12	60	25	40	17
M 10	100	100	12	60	45	40	17
M 10	120	120	12	60	65	40	17
M 10	130	130	12	60	75	40	17
M 12	90	90	16	85	10	65	19
M 12	110	110	16	85	30	65	19
M 12	130	130	16	85	50	65	19

d (mm)	I (mm)	d 0 (mm)	h 1 (mm)	d f (mm)	T inst (Nm)	h nom (mm)	t fix (mm)	SW
6	65	10	65	12	15	60	–	10
6	75	10	65	12	15	60	10	10
6	95	10	65	12	15	60	30	10
6	115	10	65	12	15	60	50	10
8	75	12	80	14	30	70	–	13
8	85	12	80	14	30	70	10	13
8	105	12	80	14	30	70	30	13
8	125	12	80	14	30	70	50	13
10	91	15	95	17	50	85	–	17
10	106	15	95	17	50	85	15	17
10	116	15	95	17	50	85	25	17
10	136	15	95	17	50	85	45	17
10	186	15	95	17	50	85	95	17
12	107	18	105	20	80	95	–	19
12	117	18	105	20	80	95	10	19
12	127	18	105	20	80	95	20	19
12	147	18	105	20	80	95	40	19
12	477	18	105	20	80	95	70	19
16	130	24	130	26	160	120	–	24
16	150	24	145	26	160	120	20	24
16	180	24	130	26	160	120	50	24
20	172	28	160	31	280	150	10	30
20	192	28	160	31	280	150	30	30
20	222	28	160	31	280	150	60	30
20	262	28	160	31	280	150	100	30

请与我们联系了解更多详情。

提供的技术数据仅供参考。
