车修壁虎 TH 型

用于开裂和不开裂混凝土重载时的贯穿式螺栓/车修壁虎锚固固定, 螺栓是不锈钢材质, 卡子是镀锌

08/02/2021产品中心 锚系列 1561

• 认证证书CE 证书
• 建筑材料混凝土、钢筋混凝土、石材
• 应用范围脚手架, 天线, 公园的长椅上, 扶手, 阳台扶手, 高速公路栏杆, 木制护栏, 沙滩扶手
• 产品材质镀锌, A4不锈钢, 热镀锌
• 牙纹外径M6 ~ M20
• 安装工具
• 技术资料

产品介绍 产品参数 资料下载



不锈钢304,316车修

车修锚栓适用于混凝土、砖或石头以及需要更高拉拔值的应用。楔形锚栓非常适合连接易振动的重型机械，例如电动机、发电机和输送机。它们还可用于托盘或仓储货架系统、立柱、底座、钢轨、码头保险杠、管道吊架和倾斜装置。



主要特点和优势



• 减小孔径
• 螺纹直径和孔径相同
• 适用于混凝土中的贯穿式应用
• 加固锚头，避免安装过程中损坏螺纹
• 具有很好的抗腐蚀保护（镀锌层或者不锈钢）

• 当六角螺母拧紧时，锥形螺栓被拉入膨胀卡并使其膨胀抵靠钻孔壁
• 特殊设计的膨胀卡可实现稳固膨胀栓并避免安装过程中锚栓的旋转
• 由钢销、螺母、垫圈和膨胀卡组成的钢锚/车修壁虎具有非常高的性能



认证



• 具有可曝漏在火下的环境里
• 可用于不开裂的混凝土C20/25到 C50/60



安装指南



• 遵守安装数据要求
• 安装前清洁孔内尘土
• 按照产品的承载能力值去使用
• 选择与要固定的对象相关的合适大小



请与我们联系了解更多详情。

提供的技术数据仅供参考。

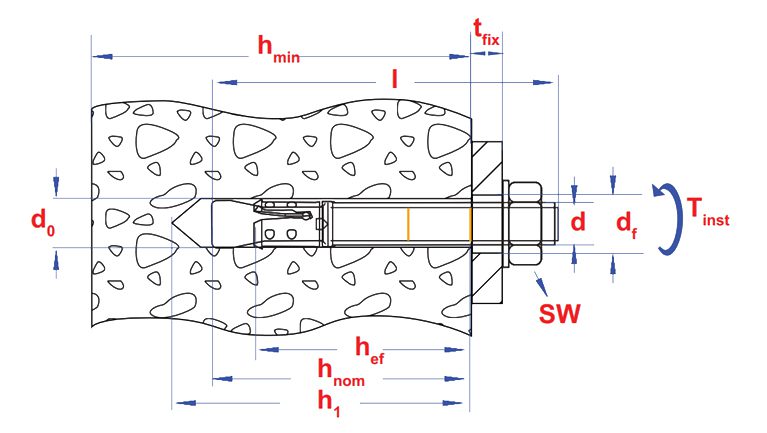

产品参数插入表格





d (mm)	I (mm)	d 0 (mm)	h 1 (mm)	T inst (Nm)	d f (mm)	h ef (mm)	t fix (mm)	SW
M 6	60	6	55	7	7	40	2	10
M 6	70	6	55	7	7	40	12	10
M 6	80	6	55	7	7	40	22	10
M 6	90	6	55	7	7	40	32	10
M 6	100	6	55	7	7	40	42	10
M 6	110	6	55	7	7	40	52	10
M 6	120	6	55	7	7	40	62	10
M 6	130	6	55	7	7	40	72	10
M 6	140	6	55	7	7	40	82	10
M 8	60	8	65	20	9	48	2	13
M 8	65	8	65	20	9	48	2	13
M 8	75	8	65	20	9	48	5	13
M 8	90	8	65	20	9	48	20	13
M 8	115	8	65	20	9	48	45	13
M 8	130	8	65	20	9	48	60	13
M 10	70	10	70	35	12	55	5	17
M 10	90	10	70	35	12	55	10	17
M 10	120	10	70	35	12	55	40	17
M 10	150	10	70	35	12	55	70	17
M 10	170	10	70	35	12	55	90	17
M 10	210	10	70	35	12	55	130	17
M 10	230	10	85	35	12	65	150	17
M 12	90	12	85	60	14	65	5	19
M 12	100	12	85	60	14	65	10	19
M 12	110	12	85	60	14	65	18	19
M 12	140	12	85	60	14	65	48	19
M 12	160	12	85	60	14	65	68	19
M 12	180	12	85	60	14	65	88	19
M 12	220	12	85	60	14	65	128	19
M 12	250	12	85	60	14	65	158	19
M 14	120	14	100	90	16	75	12	22
M 14	145	14	100	90	16	75	37	22
M 14	170	14	100	90	16	75	62	22
M 14	220	14	100	90	16	75	112	22
M 14	250	14	100	90	16	75	142	22
M 16	125	16	110	120	18	84	5	24
M 16	145	16	110	120	18	84	23	24
M 16	170	16	110	120	18	84	48	24
M 16	220	16	110	120	18	84	98	24
M 16	250	16	110	120	18	84	128	24
M 16	280	16	110	120	18	84	158	24
M 20	170	20	135	240	22	103	23	30
M 20	220	20	135	240	22	103	73	30
M 20	270	20	135	240	22	103	123	30



请与我们联系了解更多详情。

提供的技术数据仅供参考。
