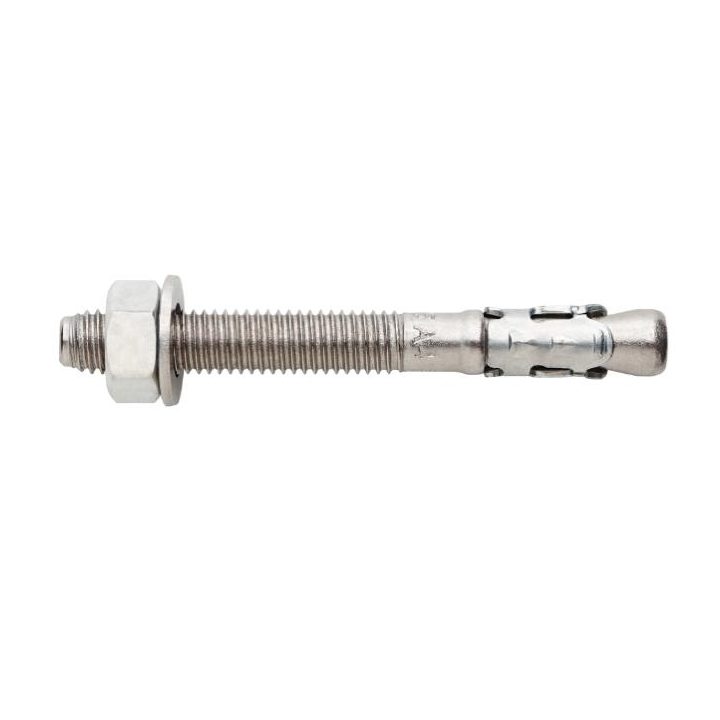

车修壁虎 TP 型

用于开裂和不开裂混凝土重载时的贯穿式螺栓/车修壁虎锚固固定, 螺栓和卡子都是不锈钢材质

08/02/2021产品中心锚系列 1869

认证证书CE 证书
建筑材料混凝土、钢筋混凝土、混凝土开裂、石材
应用范围灭火器锚, 脚手架, 天线, 公园的长椅上, 扶手, 阳台扶手, 高速公路栏杆, 木制护栏
产品材质镀锌, A4不锈钢, 热镀锌
牙纹外径M8 ~ M16
安装工具
技术资料

获取报价

提交表单免费获取产品服务资料提交表单，填写联系方式，我们的客服会主动联系您发送资料

产品介绍

产品参数

资料下载

车修壁虎

该系列通用贯穿固定螺栓非常适用于 C20/25-C50/60 混凝土、钢筋和非钢筋混凝土以及天然石材的广泛应用。具有嵌入深度标记以确保正确安装，并采用优化的膨胀器设计，该膨胀器具有六个抓握功能，可增强产品的承载能力。符合所有必要的行业标准。

主要特点和优势

冷成型机身确保产品具有高水平的尺寸精度
每个锚都有嵌入深度标记，有助于确保螺栓的正确安装深度
独特的设计允许直接通过夹具进行安装和钻孔，使用方便简单
有多种螺纹尺寸和长度可供选择，以确保总有一款产品适合您的特定需求

应用

天线
脚手架
扶手
阳台扶手

灭火器锚
木制护栏
公园的长椅上
高速公路栏杆

请与我们联系了解更多详情。

提供的技术数据仅供参考。

产品参数插入表格

古藤保编辑器加入了表格管理的功能，现在制作表格更加轻松了，你可以创建或者复制word中的表格在编辑器中进行调整，编辑器对于表格的编辑现在非常棒!

d (mm)	I (mm)	d 0 (mm)	h 1 (mm)	T inst (Nm)	d f (mm)	h ef (mm)	t fix (mm)	SW
M 6	60	6	55	7	7	40	2	10
M 6	70	6	55	7	7	40	12	10
M 6	80	6	55	7	7	40	22	10
M 6	90	6	55	7	7	40	32	10
M 6	100	6	55	7	7	40	42	10
M 6	110	6	55	7	7	40	52	10
M 6	120	6	55	7	7	40	62	10
M 6	130	6	55	7	7	40	72	10
M 6	140	6	55	7	7	40	82	10
M 8	60	8	65	20	9	48	2	13
M 8	65	8	65	20	9	48	2	13
M 8	75	8	65	20	9	48	5	13
M 8	90	8	65	20	9	48	20	13
M 8	115	8	65	20	9	48	45	13
M 8	130	8	65	20	9	48	60	13
M 10	70	10	70	35	12	55	5	17
M 10	90	10	70	35	12	55	10	17
M 10	120	10	70	35	12	55	40	17
M 10	150	10	70	35	12	55	70	17
M 10	170	10	70	35	12	55	90	17
M 10	210	10	70	35	12	55	130	17
M 10	230	10	85	35	12	65	150	17
M 12	90	12	85	60	14	65	5	19
M 12	100	12	85	60	14	65	10	19
M 12	110	12	85	60	14	65	18	19
M 12	140	12	85	60	14	65	48	19
M 12	160	12	85	60	14	65	68	19
M 12	180	12	85	60	14	65	88	19
M 12	220	12	85	60	14	65	128	19
M 12	250	12	85	60	14	65	158	19
M 14	120	14	100	90	16	75	12	22
M 14	145	14	100	90	16	75	37	22
M 14	170	14	100	90	16	75	62	22
M 14	220	14	100	90	16	75	112	22
M 14	250	14	100	90	16	75	142	22
M 16	125	16	110	120	18	84	5	24
M 16	145	16	110	120	18	84	23	24
M 16	170	16	110	120	18	84	48	24
M 16	220	16	110	120	18	84	98	24
M 16	250	16	110	120	18	84	128	24
M 16	280	16	110	120	18	84	158	24
M 20	170	20	135	240	22	103	23	30
M 20	220	20	135	240	22	103	73	30
M 20	270	20	135	240	22	103	123	30

请与我们联系了解更多详情。

提供的技术数据仅供参考。
